Из чего сделать микрофон для компьютера. Микрофон своими руками – как сделать, схемы и повышение чувствительности. Можно ли сделать микрофон своими руками

Современная компьютерная техника зачастую имеет очень много функциональных возможностей и укомплектована под самые жесткие требования пользователей. Но это — лишь в той ситуации, когда пользователь ПК приобрел себе одну из самых последний моделей и наслаждается всеми “благами цивилизации”. Но ведь случается так, когда просто нужно воспользоваться микрофоном для передачи информации, а он то ли сломан, то ли его просто нет. В принципе, это не беда, ведь, как сделать микрофон из наушников, знаем мы, и в этой статье поможем вам тоже разобраться с насущной проблемой быстро и легко. Также мы расскажем о том, как изготовить микрофон с нуля.

Без пайки

По сути, можно заблаговременно купить такой девайс, если вы планируете пользоваться подобной функцией при общении через ПК. Обойдется приспособление недорого. Но если это — не ваш путь, тогда будем сейчас разбираться с тем, как сделать из наушников микрофон для компьютера. Тем более, что это — достаточно простой процесс, который не займет большого количества времени и труда! Итак, давайте же ближе к делу.

Инструкция:

• Воткните наушники в розовое гнездо. Данное гнездо служит специально для микрофона. Конечно же, воткнуть в гнездо для микрофона наушники неправильно, но мы постараемся использовать наши наушники в качестве микрофона.
• Далее нажмите “Пуск” — “Панель управления” — “Оборудование и звук”. В отделе звук отыщите “Управление звуковыми устройствами”, а затем нажмите на раздел “Запись”.
• Затем — в разделе “Запись” вы обязательно должны увидеть устройство с названием “Микрофон”.

Важно! Если данное устройство отсутствует, значит — вы сделали что-то неправильно, попробуйте прочитать данную инструкцию вновь, выполнив все корректно.

• Далее вы делаете это устройство “Устройством по умолчанию”. Чтобы сделать это, кликните однажды по устройству, а потом нажмите на кнопку “По умолчанию”.
• Затем в графе “Применение устройства” обратите внимание на графу “Использовать это устройство (вкл.)”.
• Далее войдите в раздел “Уровни” и проведите ползунок до самого конца.

Важно! Для того чтобы проверить работоспособность изготовленного из наушников микрофона, попросту поставьте галочку в том месте, где написано “Прослушать с данного устройства”.

Важно! В процессе подключения и настройки могут возникнуть проблемы. И чтобы вам не пришлось много времени тратить на поиски их решения, предлагаем вам сразу ознакомиться или сохранить себе информацию из наших статей:

Теоретическая информация об электретных микрофонах

Сегодня электретные микрофоны практически полностью заменили микрофоны остальных конструкций. Это свидетельствует о том, что со сравнительно маленькой ценой они обладают ровной АЧХ, малым весом и высокой надежностью. Если же крайне необходима миниатюрность, то по данному свойству равных им не существует.

Электретный микрофон представляет из себя классический конденсатор, одна пластина которого выполнена из достаточно тонкого слоя полиэтиленовой пленки, расположенной поверх кольца. Пленку подвергают процессу бомбардировки пучком свободных электронов, которые проникают на небольшое расстояние, благодаря чему выделяются пространственный заряд, который может сохраняться достаточно продолжительное время. Такой вид диэлектриков называют электретом, именно по этой причине и микрофон имеет название “Электретный”. На пленку также наносят тонкий слой металла, который используется в качестве одного из электродов.

Электретный микрофон собственными руками — секреты изготовления

Для работы вам понадобятся:

• Капсюль от электретного микрофона. По большому счету, его достаточно просто достать из старого китайской магнитофона либо же устаревшего стационарного телефона.

Важно! Чем диаметр капсюля больше, тем больший диапазон низких частот.

• Кусок гибкого тонкого провода.
• Обыкновенный штекер типа Джек 3,5 мм.
• Пластмассовый корпус от шприца.
• Маленькая канцелярская скрепка, а также кусок поролона.

Итак, приступим к процессу сборки микрофона для ПК своими руками:

1. Отрежьте небольшое количество корпуса шприца с той стороны, где крепится сама игла (приблизительно около указателя 1 грамм) с помощью канцелярского ножика.
2. Удалите уже ненужную маркировку с поверхности корпуса шприца ацетоном или иным растворителем.
3. Обработайте обрезанный край небольшой зернистости наждачной бумагой.
4. Просуньте в отверстие экранированный гибкий проводок и сделайте небольшой узел.
5. После этого припаяйте капсюль таким образом, чтобы оплетка экранированного кабеля соединилась вместе с металлическим корпусом.
6. Вставьте капсюль в корпус, а затем щелкните то место, в которое ранее ставилась иголка, при помощи лапки стандартного канцелярского зажима.
7. Со второй стороны гибкого экранированного провода припаяйте штекер типа Джек 3,5 мм, причем, правый и левый канал подключены вместе.

По большому счету, микрофон уже полностью готов, но изготовим же из поролона еще одну эстетически важную деталь — ветрозащитный колпачок:

• Отрежьте квадратный кусочек поролона при помощи ножа.
• Абсолютно любой остро заточенной трубкой проделайте аккуратное цилиндрическое углубление, вращая острие со внутренней поверхности трубки.

Важно! Для данных целей превосходно подойдут секции от использованных поломанных телескопических антенн, которые вы можете заточить при помощи скальпеля.

В данной статье я расскажу вам, как сделать микрофон, ведь по-настоящему чувствительный микрофон можно сделать только своими руками, точнее говоря - переделав стандартный микрофон. Конечно, с этим утверждением многие могут и поспорить, но только не те, кто подходил к этому вопросу серьезно. Очень часто люди тратят огромное количество времени на настройку микрофона и на подбор лучших сочетаний звуковой карты ПК и самого микрофона. Кроме того, если у вас ноутбук, то в большинстве случаев звуковые системы в таких компьютерах также оставляют желать лучшего. Ну, что же, давайте приступим к делу.

Как самому сделать микрофон

В конструкции микрофонного блока мы будем использовать элементы электроники, уже отслужившей свой срок. Возьмите электретный микрофон из любого старого магнитофона или магнитолы. Если таковых дома нет, то подойдет микрофон и из мобильного телефона. Можно даже использовать сразу два микрофона, это позволит вам значительно расширить направленность звука. Сигнал с микрофона или микрофонов нужно усилить малошумящим транзистором типа VT1, затем сигнал будет поступать на операционный усилитель типа DA1. Выход этого усилителя можно подключать как к обычным наушникам, так и подать дальше на обрабатывающие или записывающие устройства (например, ноутбук или стационарный компьютер). Питание усилителя мы будем осуществлять от аккумулятора старого мобильного телефона. Они (аккумуляторы мобильных телефонов) хороши тем, что длительность автономной работы микрофона от такого аккумулятора составит десятки часов. А для зарядки аккумулятора используйте любой USB-порт вашего компьютера. Теперь об усилителе. Его вполне можно оставить включенным в порт постоянно, поскольку ток зарядки в этом случае будет очень мал. Провод с USB-разъемом можно взять от мыши. На выходе усилителя лучше всего использовать разъем 3,5 мм - такой же, как и для наушников от плеера. От наушников подойдет и регулятор громкости, а остальные детали, например, выключатель питания SA1 нужно составлять из любых малогабаритных.

Микрофон своими руками: последние штрихи

Теперь размещаем компоненты микрофона на небольшой плате, сделанной из стеклотекстолита. Далее приклеиваем на аккумулятор небольшой кусочек поролона, а затем сверху укладываем плату. Теперь стягиваем все это хорошенько изолентой и примеряем ручку регулятора. После этого для устранения помех и наводок, помещаем нашу конструкцию в жестяной экран, подпаивая его к общему проводу. Учтите, что микрофон или микрофоны необходимо закреплять в куске мягкого, но плотного материала. Потом в куске поролона вырезаем нишу и вставляем в нее весь блок целиком, а сверху натягиваем на него чехол из ткани. Кстати, поролон вполне можно использовать и тот, который применяют для мойки автомобиля. Ну, вот почти и все - осталось только сделать прорези для штекера, а также регулятора громкости и выключателя. Отмечу, что такой микрофон будет гораздо лучше любых заводских изделий, исключая, конечно, профессиональное оборудование. Но дело в том, что за такое оборудование придется заплатить не один десяток тысяч рублей, а себестоимость нашего изделия составляет максимум тысячу, учитывая, что собирали его мы практически целиком из старых деталей. Так что, если вы не занимаетесь профессиональной записью и микрофон вам нужен для своих личных целей, то такая самодельная конструкция подойдет как нельзя кстати.

Практически все домашние устройства, начиная от телефона и заканчивая ноутбуком, оснащены своим собственным микрофоном для осуществления связи. Особо рьяные поклонники таких программ, как Скайп или Майл-агент, даже покупают себе стационарные микрофоны для улучшения связи с абонентами. Отдельно стоящие устройства, беспроводные гарнитуры, встраиваемые в корпус механизмы – сегодня микрофон может принимать самые причудливые формы. Однако, как и все устройства, он может неожиданно сломаться, именно поэтому для каждого будет полезно узнать, как сделать микрофон из наушников.

В большинстве случаев владельцы попросту утилизируют вышедший из строя электроприбор и отправляются за покупкой нового. Но в этом деле не нужно спешить, ведь собрать микрофон из обычных наушников может каждый. Чтобы превратить наушники от телефона в качественный микрофон для компьютера, вам потребуется заготовить подходящие материалы , а именно:

• наушники любой фирмы, подойдут самые простые комплектные наушники от телефона;

• 3,5 миллиметровый штекер, более известны под названием «jack»;

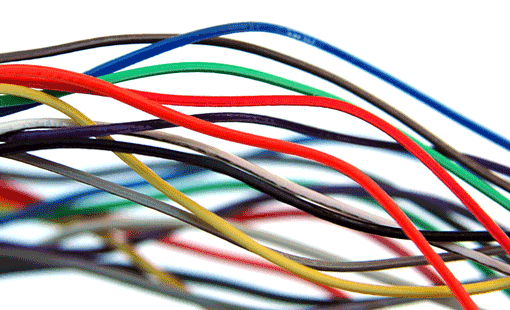

• качественные провода для соединений (тщательно исследуйте их целостность, не допускайте повреждения изоляционного материала);

• паяльник достаточной мощности;
• достаточное количество припоя, канифоль.

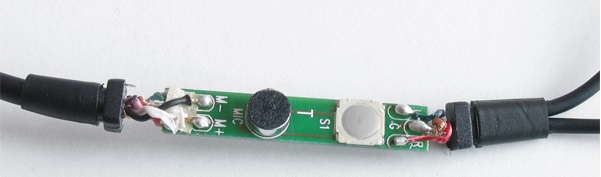

Вы можете выбрать один из двух вариантов. Можно воспользоваться наушниками напрямую, а можно превратить их в полноценную гарнитуру. Процедура не займет у вас много времени и не вызовет трудностей.

Первый способ

Сделать из старых наушников микрофон - это самый экономичный выход из ситуации. По завершении работ вы сможете получить не только новое устройство, но и вдохнуть жизнь в никому не нужный «хлам». Для начала придется заняться паяльными работами.

Если вы четко придерживались инструкций и не переборщили с припоем, который мог вызвать замыкание в местах спайки, то при подключении гарнитуры к ноутбуку вы услышите легкие щелчки. Это означает, что микрофон работает в штатном режиме.

Второй способ

Это гораздо менее затратный по усилиям и ресурсам способ создания микрофона в домашних условиях. Для этого вам понадобится телефон, компьютерный Bluetooth-адаптер и наушники из комплекта.

Соедините мобильное устройство с компьютером посредством Bluetooth – соединения. Подключите гарнитуру к разъему телефона, и вы получите работающий микрофон. Этот способ позволит быстро восстановить утраченную связь, но использовать его на постоянной основе не рекомендуется.

Эта схема применяется, как временная замена, когда нет времени или средств на приобретение хорошего микрофона.

Подобная система отличается нестабильностью, ведь Bluetooth – соединение может прерваться в самый неожиданный момент. К этому прибавляется необходимость постоянно следить за зарядом аккумулятора в телефоне. Подключение же его к розетке добавит проводов, из-за чего могут возникнуть затруднения при использовании.

Как вы видите, из обыкновенных наушников для телефона, которые входят в комплект к большинству моделей, можно смастерить отличную гарнитуру для связи. Конечно, она никогда не заменит настоящий микрофон. Сделанные своими руками устройства могут значительно уступать по качеству передаваемого звука заводским аналогам. Однако, имея под рукой качественные детали, вы можете попробовать собрать настоящий микрофон.

Предусилитель для микрофона , он же предварительный усилитель или усилитель для микрофона — это такой вид усилителя, назначение которого — усиление слабого сигнала до величины линейного уровня (порядка 0,5-1,5 вольт), то есть до приемлемой величины, при которой работают обычные усилители звуковой мощности.

Входным источником акустических сигналов для предварительного усилителя обычно являются звукосниматели виниловых пластинок, микрофоны, звукосниматели различных музыкальных инструментов. Ниже приводится три схемы микрофонных усилителей на транзисторах, а так же вариант усилителя микрофона на микросхеме 4558. Все их без труда можно собрать своими руками.

Схема простого микрофонного предусилителя на одном транзисторе

Данная схема микрофонного предусилителя работает как с динамическим, так и с электретными микрофонами.

Динамические микрофоны по конструкции схожи с громкоговорителями. Акустическая волна оказывает воздействие на мембрану и на прикрепленную к ней акустическую катушку. В момент колебания мембраны, в катушке, находящейся под воздействием магнитного поля постоянного магнита, образуется электрический ток.

Работа электретных микрофонов базируется на возможности определенных видов материалов с повышенной диэлектрической проницаемостью (электретов) менять поверхностный заряд под воздействием акустической волны. Данный тип микрофонов отличается от динамического высоким входным сопротивлением.

При использовании электретного микрофона, для смещения напряжения на микрофоне, необходимо установить сопротивление R1

микрофонный усилитель на одном транзисторе

Поскольку эта схема микрофонного усилителя для динамического микрофона, то при использовании электродинамического микрофона его сопротивление должно быть в диапазоне от 200 до 600 Ом. При этом C1 необходимо поставить до 10 мкф. Если это будет электролитический конденсатор, то его плюсовой вывод необходимо подключить в сторону транзистора.

Питание осуществляется от батареи крона или же от стабилизированного источника питания. Хотя лучше от батареи, чтобы исключить шумы. можно заменить на отечественный . Конденсаторы электролитические на напряжение 16 вольт. Для предотвращения помех, подключать предусилитель к источнику сигнала и к входу усилителя необходимо экранированным проводом. Если необходимо дальнейшее мощное усиление звука, то можно собрать усилитель на микросхеме .

Микрофонный предварительный усилитель на 2-х транзисторах

Структура построения любого предусилителя очень сильно влияет на его шумовые характеристики. Если брать во внимание тот факт, что используемые в схеме предусилителя качественные радиодетали все равно в той или иной мере приводят к искажениям (шумам), то очевидно, что единственный выход получить более-менее качественный микрофонный усилитель — это сократить число радиокомпонентов схемы. Примером может послужить следующая схема двухкаскадного предварительного .

С данном варианте количество разделительных конденсаторов сведено к минимуму, поскольку транзисторы включены по схеме с общим эмиттером. Так же между каскадами существует непосредственная связь. Для стабилизации режима работы схемы, при изменении внешней температуры и напряжения питания, в схему добавлена ООС по постоянному току.

Предусилитель для электретного микрофона на трех транзисторах

Это еще один вариант . Особенность данной схемы усилителя для микрофона в том, что подача питания на схему предусилителя осуществляется по тому же проводнику (фантомное питание) по которому идет входной сигнал.

Данный микрофонный предусилитель предназначен для совместной работы с , например, МКЭ-3. Напряжение питания на микрофон идет через сопротивление R1. Аудио сигнал с выхода микрофона поступает на базу VT1 через конденсатор С1. , состоящим из сопротивлений R2, R3 создается необходимое смещение на базе VT1 (примерно 0,6 В). Усиленный сигнал с резистора R5, выступающий в роли нагрузки, идет на базу VT2 который является частью эмиттерного повторителя на VT2 и VT3.

Возле разъема на выходе, установлены дополнительно два элемента: нагрузочное сопротивление R6, через которое идет питание, и разделительный конденсатор СЗ, отделяющий выходной аудио сигнал от напряжения питания.

Предварительный микрофонный усилитель на микросхеме 4558

Операционный усилитель 4558 выпускается фирмой ROHM. Он характеризуется как маломощный и малошумящий усилитель. Применяется данная микросхема в усилителе микрофона, звуковых усилителях, активных фильтрах, генераторах управляемых напряжением. Микросхема 4558 имеет внутреннюю фазовую компенсацию, увеличенный порог входного напряжения, большой коэффициент усиления и малый уровень шума. Также у данного операционного усилителя имеется защита от короткого замыкания.

(140,5 Kb, скачано: 2 485)

предусилитель микрофона на 4558

Это хороший вариант для постройки микрофонного предусилителя на микросхеме. Схема предусилителя для микрофона отличается высоким качеством усиления, простотой и не требует большой обвязки. Этот микрофонный усилитель для динамического микрофона также хорошо работает и с электретными микрофонами.

Для сборки схемы чувствительного микрофона нам понадобится:

1. Транзистор BC547 или КТ3102, можно попробовать КТ315.
2. Резисторы R1 и R2 номиналом 1 кОм. Для увеличения чувствительности R1 под капсюль, номиналом от 0,5 – 10 кОм.
4. Дисковый керамический конденсатор номиналом 100-300 пФ. Его можно не включать, если изначально никаких «шипов» или возбуждений усилителя не будет.
5. Электролитический конденсатор 5-100 мкФ (6,3 -16 В).

Первым делом определим полярность подключения микрофона-капсюля. Делается это простой: минус всегда подключен к корпусу. Затем собираем схему, хоть навесным монтажом, хоть на мини плате. Вся чувствительность предварительного усилителя будет зависеть от коэффициента усиления транзистора и подобранного резистора R1. Обычно усилитель собирается и работает сразу, его чувствительности должно хватать с запасом.

Запись сделана на капсюль без схемы предварительного усилителя.

Запись сделана на капсюль со схемы предварительного усилителя.

Разницу видно не вооруженным глазом. Теперь микрофон не обязательно вешать на шею и в него кричать. Можно вполне поставить его на стол и говорить без лишних усилий. Ну а если чувствительность окажется слишком большой, то её всегда можно без проблем убавить настройками в операционной системе.
